广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

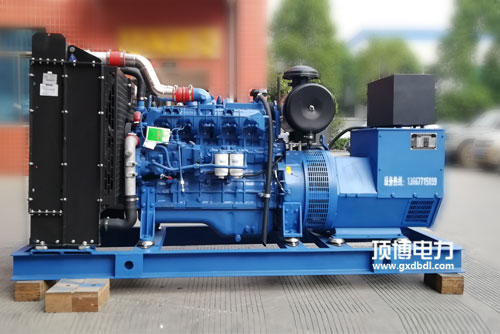

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子排顺序号	触点开关数字序号	功能表	介绍
2号接线端子	101、106	电压零线、火线零线输出的	有源工作输出，1A AC220v
	101、106	I路工作中电零线、火钱輸入	AC 220V
	104. 105	II路的工作电零线、火线零线复制粘贴	AC 220V
2号接线鼻子	201、206	新开通为无源把控，愈合为有源把控	详细SYK1型
	202	表面无源掌握无线信号输进共公端
	203	与202关闭后L路送电
	204	与202合拢后O路重合闸	I/II路分闸
	205	与202倒圆角后II路分闸
3号接线鼻子	301. 306	未适用，里面的已直连	400A不低于组装
	302	无源地方评议的信号的输出共公端	首要型为有源输出的，各种机型为无源输
	303	I路分闸后与302闭锁
	304	0路重合闸后与302闭锁
	305	II路送电后与302愈合
2号接线鼻子	401.406	未运行，实物已直连	400A之内自动装配
	402.403	I路送电后闭拢	无源1A AC220V
	404.405	II路重合闸后关闭	无源1A AC220V
5号接线端子排	501-506	自分类的信号输出精度端	400A上选装无源1A AC220v
