前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽高压液压液压油泵控速器为机制整个过程式控速器，其结构右图如图。I号喷汽高压液压液压油泵控速器具体由win7能够下载下载包程序件、飞球、控速螺旋弹簧、转动环节和控制环节等形成。I号喷汽高压液压液压油泵控速器的win7能够下载下载包程序件为包括60°。锥面的win7能够下载下载包程序盘。在win7能够下载下载包程序盘的内测有5个沿径向的半椭圆形凹形。win7能够下载下载包程序盘压紧在win7能够下载下载包程序轴套上而前者连接成一起，并且进行半圆键和卡紧螺母使其和喷汽高压液压液压油泵的凸轮轴轴相连接。

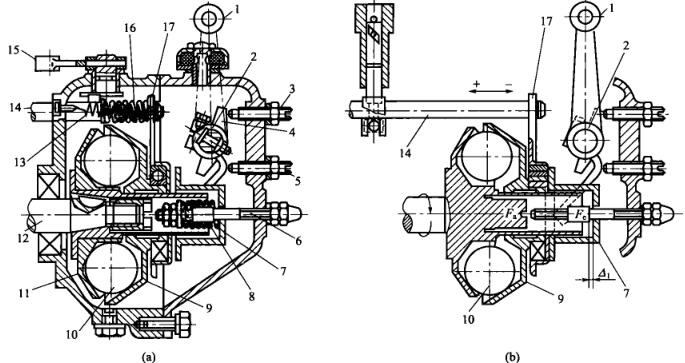

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个直劲为25.4mm的飞球居于控制盘的凹槽体，随控制盘来转动。飞球另个侧为与轴网成45°锥面的扭力盘，扭力盘滑套在控制轴套上。本职工作时飞球的离心式力反应在扭力盘上，其径向分力Fa.将使扭力盘沿径向旋转。套裝在扭力盘.上的旋转联轴器和传输板也会随着活动。传输板上面套在提供的油连接杆上，然后提供的油连接杆也会随着活动，然后该变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
